Ensaio de solda em geomembrana PEAD: o que o CQA precisa comprovar em campo

A geomembrana raramente falha no meio do painel. Ela falha na emenda. E a emenda é justamente a parte do sistema que ninguém consegue inspecionar depois que a camada de proteção é lançada.

Daí um paradoxo silencioso em muitas obras de impermeabilização: o sistema é entregue, a licença é atendida, o pagamento é liberado — e não existe um único documento que prove que aquelas soldas estavam íntegras no dia em que foram cobertas. Há fotos da equipe trabalhando, há nota fiscal do material, há um relatório fotográfico genérico. Não há registro de ensaio com identificação de painel, data, soldador, equipamento, parâmetros de temperatura e velocidade, e resultado.

Quando aparece um problema de estanqueidade três anos depois, essa lacuna deixa de ser burocrática. Ela define quem responde.

Dois tipos de solda, dois regimes de verificação

O ponto de partida do controle de qualidade é entender que a geomembrana de PEAD é unida por dois processos distintos, e cada um admite ensaios diferentes.

Termofusão de dupla pista

É a solda principal, executada por máquina automática de cunha quente. O equipamento produz duas trilhas soldadas paralelas e deixa entre elas um canal de ar contínuo e fechado. Esse canal não é um detalhe construtivo: é o que permite verificar toda a extensão da emenda sem cortar o material. A termofusão responde pela maior parte da metragem soldada em qualquer obra bem planejada — justamente porque é a única que oferece verificação contínua de 100% do comprimento.

Extrusão

É a solda de acabamento, aplicada com cordão de material extrudado. Serve para reparos, remendos, detalhes geométricos, encontros em T, tubulações, canaletas e todos os pontos onde a máquina de cunha quente não passa. A solda por extrusão não tem canal de ar e não pode ser pressurizada. Por isso exige um regime de verificação próprio — e por isso todo projeto deve minimizar a quantidade de extrusão. Não porque seja uma solda ruim, mas porque sua verificação é pontual, não contínua.

A solda de qualificação: o ensaio que antecede a obra

Antes de qualquer painel definitivo ser soldado no dia, executa-se uma solda de qualificação (trial weld) com o mesmo material, o mesmo equipamento, o mesmo operador e as mesmas condições ambientais do momento.

Dessa amostra são cortados corpos de prova ensaiados imediatamente em campo, com tensiômetro, em cisalhamento e em descascamento. Só depois de o resultado ser aprovado o soldador libera a máquina para produção.

A prática usual é executar a solda de qualificação no início do turno e novamente a cada mudança relevante de condição — queda ou elevação acentuada de temperatura, troca de operador, troca de máquina, retomada após parada longa. Este é o ensaio de maior retorno técnico de toda a obra: ele evita a descoberta, no fim do dia, de que centenas de metros foram soldados com parâmetros errados.

O PEAD é sensível a temperatura ambiente, vento e umidade da superfície. Parâmetros que funcionaram às 8h com 16 °C não são necessariamente os mesmos das 14h com 34 °C.

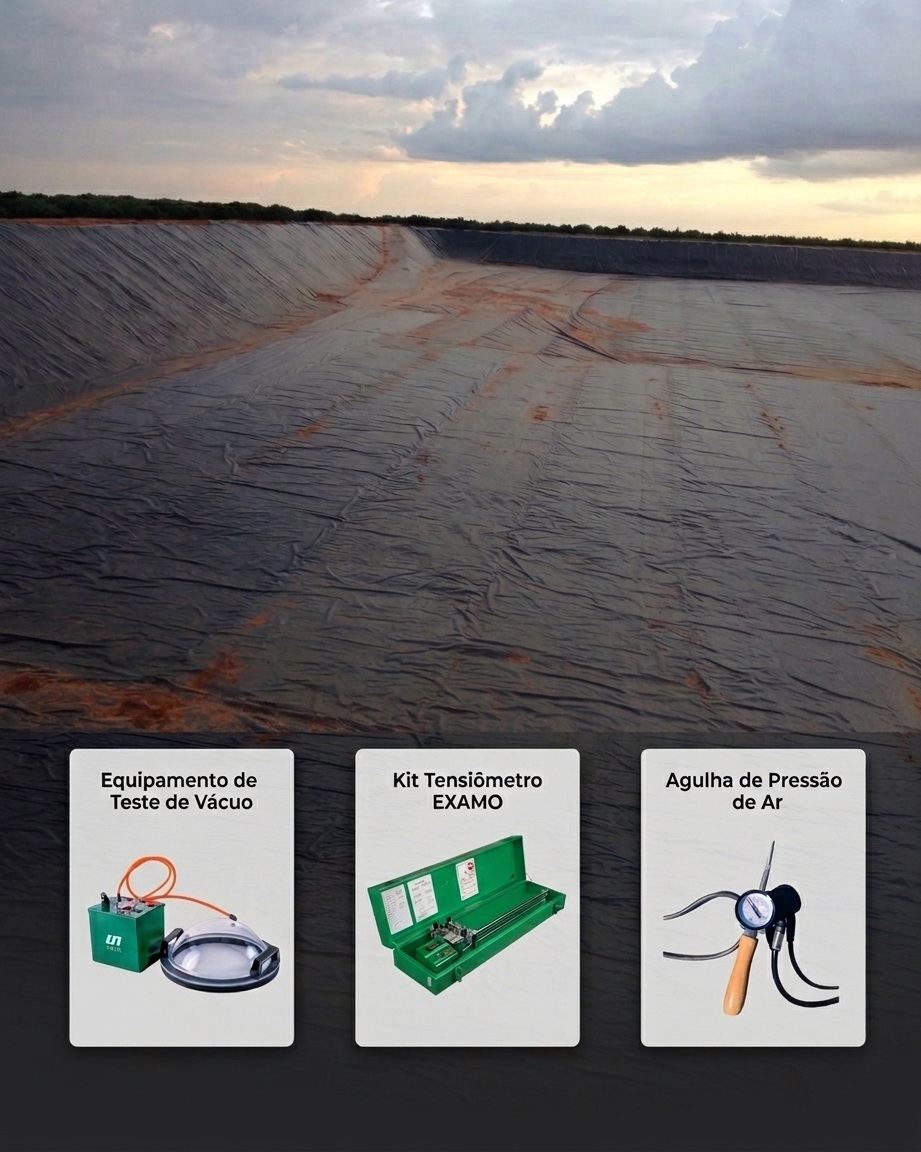

Ensaios não destrutivos: cobertura de 100% das emendas

Os ensaios não destrutivos verificam continuidade — ou seja, se existe caminho de vazamento. Devem cobrir a totalidade das soldas executadas, sem exceção.

Três observações que mudam o resultado prático desses ensaios:

O ensaio de canal de ar tem dois critérios de aceitação, não um. O primeiro é a manutenção da pressão dentro da tolerância durante o tempo de retenção estabelecido. O segundo — frequentemente esquecido — é a verificação de que o canal está efetivamente aberto de ponta a ponta: ao final do ensaio, abre-se a extremidade oposta e confirma-se a queda de pressão. Sem essa confirmação, um canal obstruído por solda excessiva mantém a pressão perfeitamente e mascara todo o trecho não verificado à frente da obstrução.

A caixa de vácuo depende de superfície regular. Em superfície irregular, curva ou muito quente, o ensaio perde confiabilidade e deve ser substituído pelo Spark Test.

O ensaio elétrico de localização de vazamento é a única técnica que verifica também o painel, não apenas a emenda. Ele encontra o que os demais ensaios não enxergam: furo de ferramenta, dano de equipamento, perfuração causada por pedra na base ou pelo lançamento da camada de proteção. Em obras de risco elevado — resíduos perigosos, lixiviado, efluente industrial, mineração — é o ensaio que fecha o ciclo de qualidade.

Ensaios destrutivos: resistência, não apenas continuidade

Continuidade não é resistência. Uma solda pode estar estanque hoje e romper por tração ou fluência ao longo da vida da obra. O ensaio destrutivo é o que verifica a qualidade da fusão entre as duas mantas.

Corta-se uma amostra da emenda; do material retirado saem corpos de prova ensaiados em cisalhamento e em descascamento conforme a ASTM D6392. Parte da amostra é ensaiada em campo com tensiômetro para decisão imediata; parte segue para laboratório.

Os critérios de aceitação estão na NBR-16199, especificação de referência para resistência de solda em geomembranas termoplásticas de PEAD. Dois pontos concentram o julgamento técnico:

Separação no descascamento. A NBR-16199 estabelece que a incursão de separação não pode exceder o limite especificado, e exige esse desempenho em cinco de cinco corpos de prova. O critério é rigoroso porque o descascamento é o ensaio que revela fusão incompleta — é ele que separa a solda que apenas "colou" da solda que efetivamente fundiu.

Modo de ruptura. Não basta atingir o valor de resistência. A norma define padrões de ruptura inaceitáveis: a solda deve romper fora da região soldada, e não na interface. Uma ruptura na interface reprova mesmo com valor numérico dentro da faixa.

Frequência de amostragem

A prática consolidada no mercado é uma amostra destrutiva a cada 150 metros de solda. A NBR-16199 oferece um caminho mais defensável tecnicamente: seleção de intervalos variáveis pelo método de atributos, aumentando o intervalo quando o histórico da obra demonstra desempenho consistente e reduzindo quando aparece reprovação.

Isso importa porque cada amostra destrutiva é um furo deliberado na barreira. O trecho retirado precisa ser reconstruído com remendo soldado por extrusão e reensaiado — ou seja, amostragem excessiva também gera risco.

Quando uma amostra reprova

O procedimento correto não é retirar nova amostra ao lado até que uma passe. É delimitar o trecho comprometido: retiram-se novas amostras em direções opostas a partir do ponto reprovado, até encontrar, de cada lado, uma amostra aprovada. Todo o comprimento entre os dois pontos aprovados é reconstruído. O trecho reconstruído passa então por ensaio não destrutivo e por nova amostragem destrutiva.

Qualquer procedimento diferente disso significa aceitar solda de qualidade desconhecida sob a camada de proteção.

O que observar em campo: erros comuns de CQA

• Confundir estanqueidade com resistência. Ensaio não destrutivo aprovado não diz nada sobre a qualidade da fusão.
• Não confirmar a abertura do canal de ar ao final do ensaio de pressurização — o erro mais comum e o mais fácil de corrigir.
• Aceitar solda de qualificação executada em condição ambiental diferente da produção do dia.
• Registrar apenas "aprovado" no relatório, sem painel, estaca, data, hora, soldador, número do equipamento, temperatura e velocidade.
• Retirar amostra destrutiva sem reconstruir e reensaiar o trecho removido.
• Reprovar uma amostra e simplesmente coletar outra ao lado, sem delimitar o trecho comprometido.
• Executar extrusão em excesso por falta de planejamento de painéis — cada metro de extrusão a mais é um metro sem verificação contínua.
• Liberar o lançamento da camada de proteção antes da conclusão dos ensaios e do aceite documental do trecho.
• Não exigir calibração e aferição do tensiômetro de campo.
• Tratar o relatório de CQA como entrega de fim de obra. Ele é registro diário; reconstituído no fim, é redação, não é ensaio.

O relatório é a parte da obra que sobrevive

Passados cinco anos, a geomembrana está coberta, a equipe mudou, o encarregado não trabalha mais na empresa e o e-mail de aprovação se perdeu. O que resta é o relatório de CQA.

Um relatório que sustenta responsabilidade técnica contém, no mínimo: mapa de painéis com identificação e rastreabilidade até o lote e o certificado de qualidade do fabricante; registro de todas as soldas de qualificação com parâmetros e resultados; registro de 100% dos ensaios não destrutivos com localização; registro de todos os ensaios destrutivos com identificação, critério aplicado e resultado; registro de não conformidades, reparos executados e respectivos reensaios; e ART do responsável técnico.

Esse conjunto é o que transforma uma obra entregue em uma obra defensável. É também o que diferencia a instalação executada sob responsabilidade de engenharia da instalação vendida por metro quadrado.

Fechamento

Solda de geomembrana não é serviço de mão de obra. É um processo industrial executado a céu aberto, com parâmetros que variam ao longo do dia e cujo resultado precisa ser verificado, aceito e registrado antes de se tornar inacessível para sempre.

O custo do controle de qualidade é conhecido e cabe no orçamento. O custo de descobrir uma solda deficiente depois da operação envolve escavação, paralisação, passivo ambiental e responsabilidade civil — e nunca cabe.
